刚性联轴器
RAC
铝合金 / 夹紧螺丝固定式
特点
- 两轴同时加工的方法，保持同心高精度
- 铝合金材质，耐酸铝加工处理
构造和材质

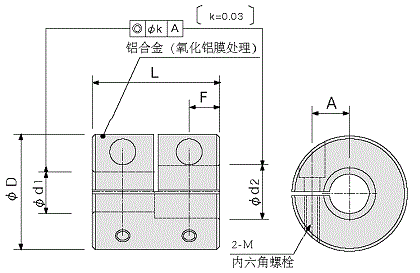

尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8 (左右自由组合) | L | A | F | M | 拧紧转矩 (N⋅m) |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RAC16 | 16 |
| 16 | 5 | 3.8 | M2.5 | 1.2 | |||||||||||||||
| RAC20 | 20 |
| 20 | 6.5 | 4.8 | M2.5 | 1.2 | |||||||||||||||
| RAC25 | 25 |
| 25 | 9 | 6 | M3 | 2 | |||||||||||||||
| RAC32 | 32 |
| 32 | 11 | 7.8 | M4 | 3 | |||||||||||||||
| RAC40 | 40 |
| 44 | 13 | 10.5 | M5 | 10 | |||||||||||||||
| RAC50 | 50 |
| 55 | 16 | 13 | M6 | 15 | |||||||||||||||
| RAC60 | 60 |
|
66 | 19 | 16 | M8 | 30 | |||||||||||||||
| RAC75 | 75 |
|
84 | 25 | 20 | M10 | 50 |
性能
| 型号 | 最大轴孔径 (mm) |
额定转矩 (N⋅m) |
最大转矩 (N⋅m) |
最高转数 (rpm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|---|---|---|---|---|---|---|
| RAC16 | 6 | 0.3 | 0.6 | 9,500 | 3.0×10-7 | 10 |
| RAC20 | 8 | 0.7 | 1.4 | 7,600 | 8.7×10-7 | 15 |
| RAC25 | 10 | 1.2 | 2.4 | 6,100 | 2.7×10-6 | 30 |
| RAC32 | 14 | 2.5 | 5 | 4,800 | 7.1×10-6 | 60 |
| RAC40 | 18 | 5 | 10 | 4,000 | 1.5×10-5 | 120 |
| RAC50 | 24 | 8 | 16 | 4,000 | 7.0×10-5 | 240 |
| RAC60 | 28 | 40 | 80 | 6,000 | 2.2×10-4 | 420 |
| RAC75 | 35 | 80 | 160 | 5,000 | 5.7×10-4 | 850 |
- 因不能补偿偏差，适合于轴侧可以补偿偏差的情况
