树脂联轴器
UJ
单膜片(等同) / 定位螺丝固定式
特点
- 是有效利用了工程塑料的耐疲劳性的小型联轴器
- 与铝合金等金属材质相比，更具有优良的耐弯曲疲劳性，平稳的回转传动
- 用于旋钮开关、编码器、小型电动机等的小负荷传动
- 用于需要电气绝缘的回转传动系统
构造和材质
树脂联轴器使用注意事项
- 因为是树脂材质，强度不如金属。使用时请注意此点。
- 定位螺丝拧紧转矩请注意不要超过表中规定值。否则可能会导致螺丝部损伤，轴打滑。
- 请按照外形图B尺寸准确插入轴，且不要超过缝隙部过深插入。
- 请按照电动机在起动或停止时等的过大负荷转矩不会超过容许转矩进行设计。
- 在高速（3000rpm-）的连续运转条件下，请相对表中的容许值，将安全率设定为2.0以上。
- 稍微有径向偏差的轴的联结，可使用1个GJ、G2J系列。

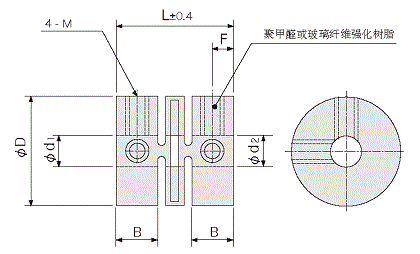

尺寸
(mm)
| 尺寸 | ød1 | 标准孔径 ød2(左右自由组合) | D | L | F | B | 定位螺丝 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | 拧紧转矩(N⋅m) | ||||||||||||||
| UJ | 2 |
| 8 | 9 | 1.6 | 3.2 | M2 | 0.05 | |||||||
| 2.5 |
| 12 | 15 | 2.6 | 5.3 | M3 | 0.18 | ||||||||
| 3 |
| 12 | 15 | 2.6 | 5.3 | M3 | 0.18 | ||||||||
| 3.2 |
| 12 | 15 | 2.6 | 5.4 | M3 | 0.2 | ||||||||
| 4 |
| 14 | 15 | 2.6 | 5 | M3 | 0.2 | ||||||||
| 5 |
| 14 | 15 | 2.6 | 5.2 | M3 | 0.2 | ||||||||
| 6 |
| 15 | 16 | 2.8 | 5.5 | M3 | 0.2 | ||||||||
| 8 |
| 18 | 18 | 2.6 | 5.5 | M3 | 0.25 | ||||||||
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
材料 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| UJ | 2-2 | 0.1* | 4,000 | 2.5 | 0.05 | 3 | ±0.15 | 0.5×10-8 | 0.7 | ||
| 2.5-3 3-3 | 0.3 | 4,000 | 8 | 0.1 | 4 | ±0.2 | 0.4×10-7 | 2.3 | 聚 甲 醛 | ||
| 3.2-3.2 | 0.4 | 4,000 | 8 | 0.1 | 4 | ±0.2 | 0.4×10-7 | 2.2 | 玻 璃 纤 维 强 化 树 脂 |
||
| 4-3 4-4 | 0.5 | 5,000 | 9 | 0.1 | 5 | ±0.3 | 0.6×10-7 | 2.4 | |||
| 5-5 | 0.6 | 5,000 | 9 | 0.1 | 5 | ±0.3 | 0.6×10-7 | 2.7 | |||
| 6-2.4 6-3 | 0.6 | 6,000 | 9 | 0.1 | 5 | ±0.3 | 0.8×10-7 | 3 | |||
| 6-3.2 6-4 6-5 | 0.6 | 6,000 | 9 | 0.1 | 5 | ±0.3 | 0.8×10-7 | 3 | |||
| 6-6 | 0.6 | 6,000 | 9 | 0.1 | 5 | ±0.3 | 0.8×10-7 | 3 | |||
| 8-4 8-5 8-6 8-8 | 0.9 | 6,000 | 25 | 0.2 | 5 | ±0.3 | 2.5×10-7 | 4 | |||

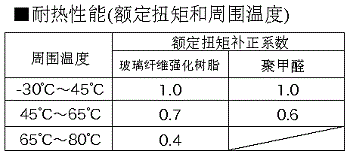

- 耐热性（周围温度）聚甲醛：-20~60℃、GF树脂：-30~85℃ ＊但最高温度下1/2转矩
