爪形弹性联轴器

QRU 爪形弹性 / 夹紧螺丝固定式

特点

软弹性体的联轴器
用于有径向偏差，角向偏差的机器
也可用于产生振动的回转系统
弹性体有软(S)和硬(H)两种，装卸简单

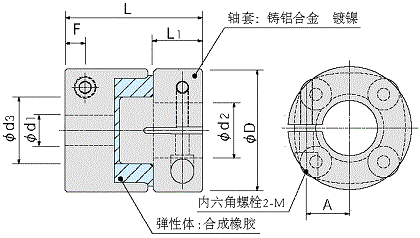

构造和材质

周围温度与额定转矩的补正
周围温度	温度补正系数
周围温度	弹性体 S,H
-20~20℃	1.2
20~45℃	1.0
45~60℃	0.8
60~80℃	0.5

在周围温度下请进行额定转矩的补正

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 bxh
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 bxh
6〜8	2	2	±0.0125	1.0	+0.1 0	2×2
8〜10	3	3	±0.0125	1.4		3×3
10〜12	4	4	±0.0150	1.8		4×4
12〜17	5	5		2.3		5×5
17〜18	6	6		2.8		6×6

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8(左右自由组合)

d3

L

L1

F

A

M

拧紧转矩
(N⋅m)

QRU16□

16

4

5

6

7

8

18

6.4

2.7

5

M2

0.6

QRU19□

19

5

6

7

8

10

21.2

7.6

2.7

6

M2

0.6

QRU22□

22

6

7

8

9

10

11

24.5

8.8

3.5

7

M2.5

1.1

QRU26□

26

6

7

8

9

10

12

13

29.5

10.5

4

9

M2.5

1.3

QRU30□

30

7

8

10

12

14

15

34

12

5

10.5

M3

2.5

QRU35□

35

8

9

10

12

14

16

18

39

14

6.5

11.5

M4

4.5

QRU40□

40

10

12

14

15

16

18

20

44.5

16

6.5

14

M4

4.5

性能

型号	组装缓冲垫	额定转矩 (N⋅m)	最高转数 (rpm)	静态扭转刚性 (N⋅m／rad)	容许径向偏差 (mm)	径向刚性* (N/mm)	容许角向偏差 (°)	角向刚性* (N⋅m/rad)	惯性力矩 (kg⋅m²)	质量 (g)
QRU16S	QR16S	0.25	2,000	10	0.3	105	3	0.4	3×10^-7	7
QRU16H	QR16H	0.6	4,000	15	0.2	230	2	0.8	3×10^-7	7
QRU19S	QR19S	0.4	2,000	14	0.4	120	3	0.6	7×10^-7	11
QRU19H	QR19H	0.9	4,000	25	0.2	240	2	1.2	7×10^-7	11
QRU22S	QR22S	0.6	2,000	17	0.4	140	3	0.9	14×10^-6	17
QRU22H	QR22H	1.6	4,000	30	0.2	250	2	1.8	14×10^-6	17
QRU26S	QR26S	1	3,000	25	1.2	170	3	1.5	2.5×10^-6	30
QRU26H	QR26H	2	8,000	45	0.6	270	2	3.0	2.5×10^-6	30
QRU30S	QR30S	1.8	3,000	30	1.2	200	3	2.5	5.2×10^-6	45
QRU30H	QR30H	3.5	8,000	70	0.6	300	2	5.0	5.2×10^-6	45
QRU35S	QR35S	3	3,000	45	1.2	270	3	4.5	1.1×10^-5	70
QRU35H	QR35H	5.5	8,000	100	0.6	380	2	9.0	1.1×10^-5	70
QRU40S	QR40S	5	3,000	75	1.2	420	3	9.0	2.2×10^-5	105
QRU40H	QR40H	7.5	8,000	150	0.6	500	2	16.0	2.2×10^-5	105

径向刚性相对径向偏差非线性关系，是2次曲线关系。表中的数值是在径向反作用力为10N时的值。
角向刚性是容许角向偏差时的值，也是2次曲线。
