爪形弹性联轴器

QJU 爪形弹性 / 夹紧螺丝固定式

特点

零回转间隙
减振，降低噪音
弹性体为圆筒状，柔性大，寿命长
弹性体的材质可选择大、小两种扭转刚性
轴套材质为铸铝合金，惯性力矩小

构造和材质

周围温度与额定转矩的补正
周围温度	温度补正系数
周围温度	弹性体UB,UY,UR	弹性体NK
-20~20℃	1.2	1.2
20~45℃	1.0	1.0
45~60℃	0.8	0.8
60~80℃	-	0.7

在周围温度下请进行额定转矩的补正
弹性体NK的可使用温度为80℃以下。
弹性体UB,UY,UR可使用温度为60℃以下。

键槽形状按照新JIS标准

键槽尺寸

轴孔径 d1,d2	K	b		t		键公称尺寸 b×h
轴孔径 d1,d2	K	基准尺寸	容许差	基准尺寸	容许差	键公称尺寸 b×h
12	4	4	±0.0150	1.8	＋0.1 0	4×4
12〜17	5	5		2.3		5×5
17〜22	6	6		2.8		6×6
22〜30	8	8	±0.0180	3.3	＋0.2 0	8×7
30〜38	10	10	±0.0180			10×8
38〜40	12	12	±0.0215			12×8

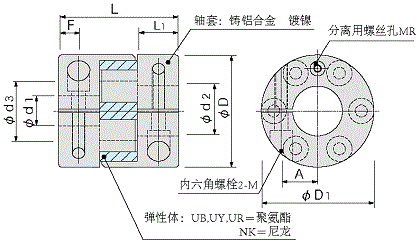

尺寸

(mm)

型号

D

标准孔径 ød1,ød2 H8(左右自由组合)

D1

d3

L

L1

F

A

M

拧紧转矩
(N⋅m)

MR
(分离用)

QJU45□

45

12

14

15

18

20

45

24

48

16.5

8

14.5

M5

8

M3

QJU55□

55

15

16

18

20

24

56

27

60

21

10.5

18.5

M6

15

M4

QJU70□

70

18

20

24

28

30

35

72

35

75

26

13

24

M8

32

M5

QJU95□

95

24

28

30

35

40

97

46

100

35.5

17.5

32

M10

65

M6

结合的轴的精度，以精加工到g6-h7为基准
小于ød3的轴可以插入到缓冲垫的内侧

性能

型号		额定转矩 (N⋅m)	最高转数 (rpm)	静态扭转刚性 (N⋅m／rad)	容许径向偏差 (mm)	径向刚性 (N/mm)	容许角向偏差 (°)	角向刚性 (N⋅m/°)	惯性力矩（kg⋅m²)	质量（g）
QJU45	UB(蓝)	10	4,500	280	0.3	400	2	7	3×10^-5	130
	UY(黄)	20	4,500	1,000	0.15	850	1.6	10
	UR(红)	32	6,000	2,700	0.12	1,400	1.3	15
	NK(黑)	40	6,000	3,800	0.1	1,500	1	25
QJU55	UB(蓝)	20	4,500	600	0.3	500	2	50	1×10^-4	300
	UY(黄)	40	4,500	2,100	0.15	1,100	1.6	80
	UR(红)	50	6,000	5,600	0.12	1,700	1.3	110
	NK(黑)	80	6,000	8,000	0.1	2,000	1	150
QJU70	UB(蓝)	40	4,500	1,500	0.3	700	2	150	4×10^-4	600
	UY(黄)	65	4,500	4,000	0.15	1,500	1.6	220
	UR(红)	85	6,000	8,000	0.12	1,900	1.3	300
	NK(黑)	120	6,000	11,000	0.1	2,200	1	400
QJU95	UB(蓝)	80	3,000	4,000	0.4	850	2	160	1×10^-3	1,200
	UY(黄)	110	3,000	11,000	0.2	1,600	1.6	280
	UR(红)	135	4,000	16,000	0.15	2,000	1.3	400
	NK(黑)	180	4,000	20,000	0.15	2,400	1	500
