麻电子用卓越的品质和满意的服务为您提供高附加值的产品。
膜片联轴器
ML
双膜片 / 定位螺丝固定式
特点
- 补偿偏差能力强的万能型
- 2种材料的膜片，对应所有用途
- 聚酰亚胺 - 具有超群的柔韧性，即使在有径向偏差的状态下，反冲力也很小，相位和转矩不变化
- 碳纤维FRP - 柔韧性、传递转矩及扭转刚性都非常优良，是平衡性能良好的万能型

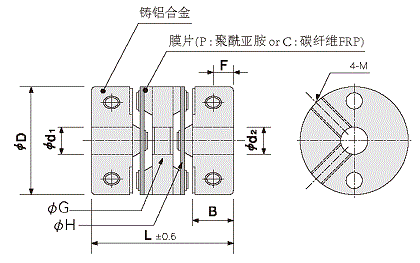

构造和材质
- 键槽形状按照新JIS标准
键槽尺寸
| 轴孔径 d1,d2 |
K | b | t | 键公称尺寸 b×h |
||
|---|---|---|---|---|---|---|
| 基准尺寸 | 容许差 | 基准尺寸 | 容许差 | |||
| 6〜8 | 2 | 2 | ±0.0125 | 1.0 | +0.1 0 | 2×2 |
| 8〜10 | 3 | 3 | 1.4 | 3×3 | ||
| 10〜12 | 4 | 4 | ±0.0150 | 1.8 | 4×4 | |
| 12〜17 | 5 | 5 | 2.3 | 5×5 | ||
| 17〜22 | 6 | 6 | 2.8 | 6×6 | ||
| 22〜25 | 8 | 8 | ±0.0180 | 3.3 | +0.2 0 | 8×7 |
尺寸
(mm)
| 型号 | D | 标准孔径 ød1,ød2 H8 (左右自由组合) | L | B | F | G 中间盘 孔径 |
H 膜片 孔径 |
M | 拧紧转矩 (N⋅m) |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ML | 10 |
|
15 | 4.2 | 2 | 4.1 | 4.6 | M2 | 0.3 | ||||||||||||||
| 13 |
|
19 | 5.5 | 2.5 | 5.5 | 6 | M2 | 0.3 | |||||||||||||||
| 16 |
|
23.2 | 7 | 3 | 6.8 | 7.6 | M3 | 0.7 | |||||||||||||||
| 20 |
|
26 | 7.5 | 3.7 | 8.1 | 9 | M3 | 0.7 | |||||||||||||||
| 25 |
|
30.2 | 9 | 4 | 10.4 | 12 | M4 | 1.7 | |||||||||||||||
| 32 |
|
41 | 12.4 | 6 | 15 | 15.2 | M4 | 1.7 | |||||||||||||||
| 40 |
|
47 | 15.5 | 7.8 | 19.5 | 20.4 | M5 | 4 | |||||||||||||||
| 50 |
|
53 | 18 | 9 | 25 | 26 | M6 | 7 |
- 附带4个定位螺丝
性能
| 型号 | 额定转矩 (N⋅m) |
最高转数 (rpm) |
静态扭转刚性 (N⋅m/rad) |
容许径向偏差 (mm) |
容许角向偏差 (°) |
容许轴向偏差 (mm) |
惯性力矩 (kg⋅m2) |
质量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|
| ML10 | P | 0.15 | 26,000 | 20 | 0.4 | 5 | ±0.2 | 4.6×10-8 | 3 |
| C | 0.25 | 32,000 | 40 | 0.2 | 2.5 | ±0.2 | |||
| ML13 | P | 0.25 | 20,000 | 30 | 0.4 | 5 | ±0.2 | 8.0×10-8 | 5 |
| C | 0.35 | 24,000 | 90 | 0.2 | 2.5 | ±0.2 | |||
| ML16 | P | 0.4 | 19,000 | 60 | 0.6 | 5 | ±0.3 | 2.4×10-7 | 9 |
| C | 0.6 | 23,000 | 140 | 0.2 | 2.5 | ±0.3 | |||
| ML20 | P | 0.6 | 18,000 | 110 | 0.6 | 5 | ±0.4 | 7.2×10-7 | 14 |
| C | 1.0 | 22,000 | 230 | 0.2 | 2.5 | ±0.3 | |||
| ML25 | P | 1.4 | 16,000 | 150 | 0.6 | 5 | ±0.6 | 2.2×10-6 | 27 |
| C | 2.2 | 19,000 | 450 | 0.2 | 2.5 | ±0.4 | |||
| ML32 | P | 2.6 | 12,000 | 380 | 0.6 | 5 | ±0.6 | 6.0×10-6 | 60 |
| C | 3.8 | 15,000 | 750 | 0.2 | 2.5 | ±0.4 | |||
| ML40 | P | 4.4 | 8,000 | 650 | 0.6 | 5 | ±0.8 | 1.7×10-5 | 104 |
| C | 6.8 | 10,000 | 900 | 0.3 | 2.5 | ±0.5 | |||
| ML50 | P | 7.0 | 6,000 | 850 | 0.6 | 5 | ±1 | 4.6×10-5 | 210 |
| C | 11.0 | 8,000 | 1,500 | 0.3 | 2.5 | ±0.6 | |||
- 耐热性(周围温度)聚酰亚胺:-40℃~200℃,碳质FRP:-25℃~85℃ *但最高温度下1/2转矩
- 最大转矩原则上为额定转矩的2倍。请按照额定转矩以下、且瞬间最大负荷转矩小于最大转矩选定尺寸
